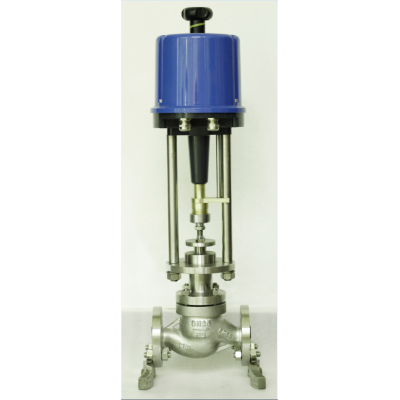

KHLS電動單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。 調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構及PSL、361l,3810等電動執行機構，其結構緊湊，輸出力大,產品符合GB/T4213-92。

閥體

型式：直通單座鑄造球型閥

公稱通徑：20、25、40、50、65、80、100、150、200mm

公稱壓力：ANSI 125、150、300、600

JIS 10、16、20、30、40K

PN1.6、4.0、6.4MPa

連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型

法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接連接：嵌接焊SW

材料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等

上閥蓋：常溫型（P）：-17～+230℃

伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸長Ⅱ型（E2I）：-100～-45℃

伸長Ⅱ型（E2W）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料 石墨填料

閥內組件

閥芯型式：單座柱塞型閥芯

流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖

Cv值從0.04～14的高精度流量特性符合IEC534-2標準

軟閥座：等百分比特性（%）和線性特性（L），參考流量特性曲線圖

注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖

材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

電動執行機構

型　式：DKZ系列電動執行機構；361L系列電子式電動執行機構；RS系列電動執行機構；PSL系列電子式電動執行機構

輸入信號：DKZ執行機構：Ⅱ型0～10mA?DC(輸入電阻200Ω)；Ⅲ型4～20mA?DC(輸入電阻 250Ω) 361L執行機構：4～20mA?DC或1～5V(輸入電阻250Ω) RS執行機構：0～10mA?DC、4～20mA?DC PSL執行機構：4～20mA?DC

電源電壓

DKZ執行機構：220V，50Hz。

361L執行機構：220V，50/60Hz。

RS執行機構：單相控制220V?AC±5%；三相控制380V±5%。

PSL執行機構：單相控制220V，50Hz

手動機構：DKZ執行機構：手輪；361L執行機構：離合式；RS執行機 構：手輪；PSL執行機構：手輪

環境溫度：－20～＋60℃

閥作用型式：電關式或電開式

氣動執行機構

型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構

膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）

供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）

氣源接口：Rc1/4”

環境溫度：-30～+70℃

閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式

附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級

　　　軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級

回差：氣動帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）

電動配DKZ執行機構為1.5%；配361L執行機構為2%；配RS執行機構為1%；配PSL執行機構為1%

基本誤差：氣動帶定位器：小于全行程的±1%， 不帶定位器：小于全行程的±5%

電動執行器配DKZ執行機構為±2.5%；配361L執行機構為±2%；配RS執行機構為±1%；配PSL執行機構為±1%

注：采用標準的V型聚四氟乙烯填料

可調范圍 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

訂貨須知

1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力

4.流量特性 5.閥體材質 6.額定流量系數

7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號

10.其它特殊要求
