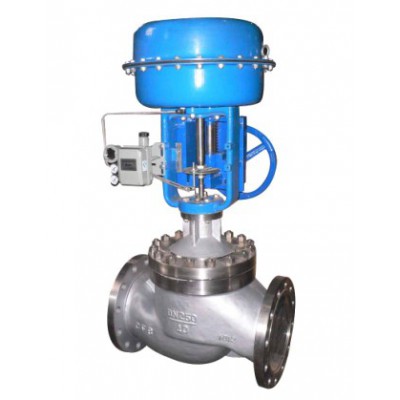

ZJHM型氣動套筒調節閥概述
ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。ZJHM型氣動套筒調節閥結構組成[調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。角行程主要有：V型電動調節球閥、氣動薄膜切斷閥,偏心蝶閥等ZJHM
型氣動套筒調節閥種類： 按用途和作用、主要參數、壓力、介質工作溫度、特殊用途（即特殊、專用閥）、驅動能源、結構等方式進行了分類，其中常用的分類法是按結構將調節閥分為九個大類，6種為直行程，3種為角行程。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。
二、
ZJHM型氣動套筒調節閥概述調節機構主要技術參數
|
閥座直徑mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
公稱通徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
額定流量 |
直線 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
公稱壓力MPa |
0.6 1.6 4.0 6.4 |
|||||||||||
|
行 程mm |
16 |
25 |
40 |
60 |
||||||||
|
流量特性 |
直線、等百分比 |
|||||||||||
|
介質溫度℃ |
-20～200(常溫型)、-40～+250、-40～250（中溫型） |
|||||||||||
|
法蘭尺寸 |
法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 |
|||||||||||
|
法蘭型式 |
鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 |
|||||||||||
|
閥體 |
PN |
0.6,1.6 |
HT200 |
|||||||||
|
4.0,6.0 |
（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|||||||||||
|
閥芯材質 |
1Cr18Ni9、0Cr18Ni12Mo2Ti |
|||||||||||
|
上閥蓋型式 |
普通式（常溫型），熱片式（中溫型） |
|||||||||||
|
可調比 |
50:1 |
|||||||||||
